롤러팩토리의 실크스크린 수업 : #02 - 필름 출력

안녕하세요 롤러팩토리 죠니 케이입니다.

​

이번 시간에는 지난번 실크스크린의 기본 이론에서 각 항목별로 좀 더 상세하게 파헤쳐 보는 시간을 가져보겠습니다.

​

오늘은 #02 - 필름 출력에 대해 설명드릴게요

​

다들 집중해서 따라와 주세요.



지난번 #01 - 도안 준비에 이어 두 번째 필름 출력에 대해 다뤄보겠습니다.

​

실크스크린 작업에서 인쇄할 이미지가 정해졌다면 필름 작업을 준비해야 하는데 우선 필름의 종류를 보도록 하겠습니다.





필름의 종류로는 트레싱지, 레이저 프린터 필름, 충무로 전문 출력소 필름이 있습니다.

​

추가로 OHP 필름이 있지만, OPH 필름을 제대로 출력하기 위해선 엡손 P800 정도의 프린터를 사용해야 하는데 가격이나 토너 측면에서

​

초보자가 사용하기 어려움이 있어 제외했습니다.



그럼 차례차례 용지별로 장단점을 살펴보겠습니다.

​

우선 실크스크린 인쇄판 제작용 용지를 선택할 때 가장 중점을 둬야 하는 부분은 두 가지로

​

1. 인쇄 영역의 빛 차단율 / 2. 용지의 빛 투과율 이 두 가지 모두 높은 것이 좋습니다.

​

인쇄된 이미지는 빛을 완벽히 차단해 주는 것이 좋고 용지 자체는 빛이 잘 투과되는 것이 좋습니다.



용지 종류

​

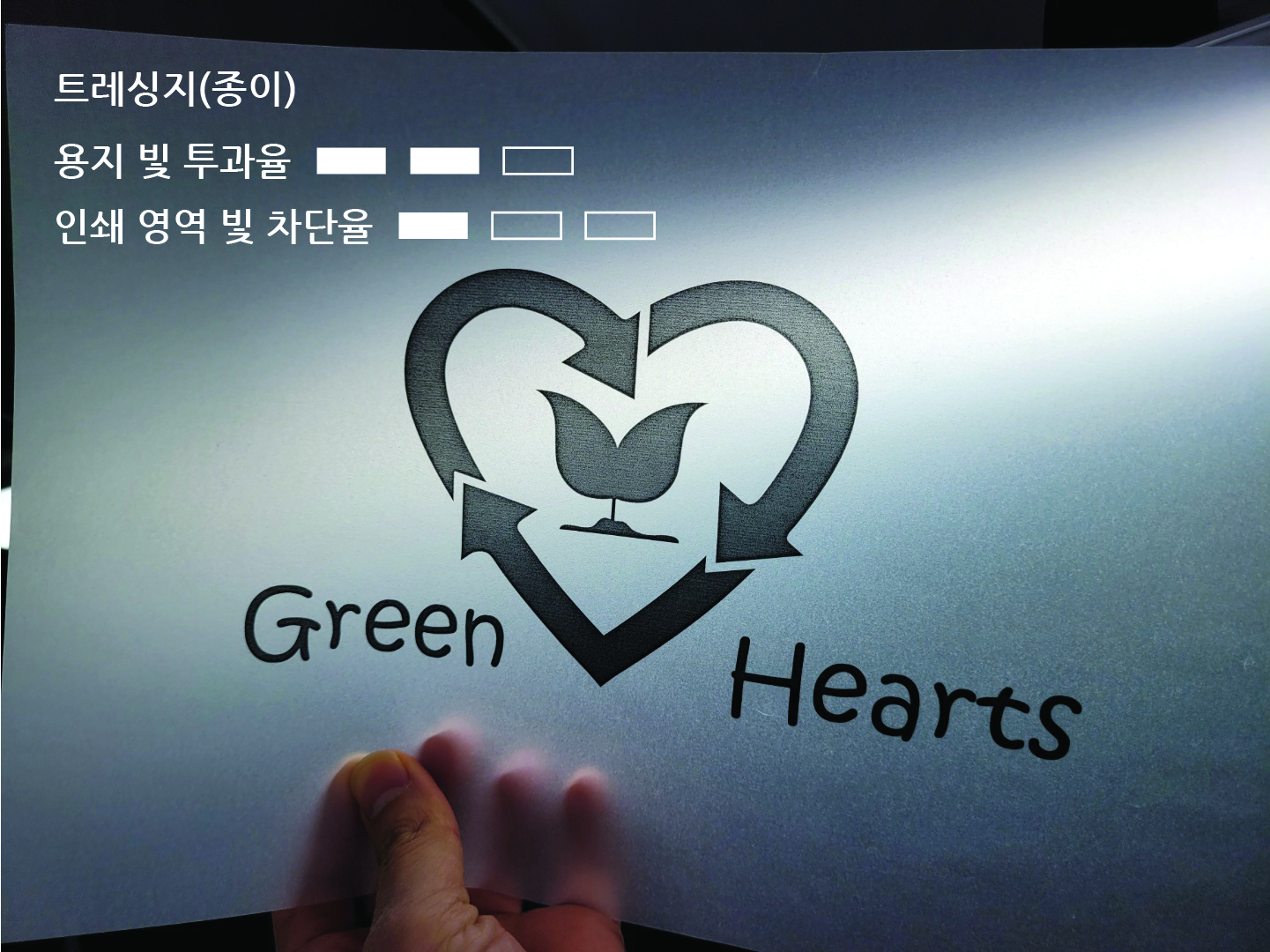

트레싱지는 종이 재질로 보통 기름종이라고 불립니다.

​

가격이 저렴하다는 장점이 있지만 장기간 보관하는 용도로는 좋지 않습니다.

​

우선 종이라는 재질 특성상 구겨지거나 찢어질 수 있고, 습기에 취약해 종이가 울 수 있습니다.

​

그리고 프린터로 출력했을 때 빛 차단율이 다른 두 필름에 비해 낮습니다.



위 사진을 보면 이미지의 외곽 테두리의 검정 농도에 비해 안쪽 중심의 농도는 낮을 걸 볼 수 있습니다.

​

이렇게 출력된 필름은 감광을 거쳐 물로 수세할 때 문제가 발생합니다.

​

이때 잘 안 씻기는 유제 부분을 손으로 문지르거나 스펀지로 닦아줄 때 아주 미세한 선이나 점은 유실될 수 있기 때문에

​

섬세한 이미지로 실크스크린 인쇄판을 제작한다면 추천드리지 않습니다.



왼쪽처럼 작은 망점이나 오른쪽처럼 얇은 선의 이미지로 인쇄판을 제작한다면 레이저 필름이나 충무로 출력소 필름을 사용하는 것이 좋습니다.



레이저 프린터 용지는 pp 재질의 비닐지로 흑백 레이저프린터로 출력할 때 적합합니다.

​

얼마 전까지 트레팔지로 알고 있었으나 용지 업체 사장님께 문의한 결과 트레팔지와 다르다고 들었습니다.

​

그도 그럴 것이 실크스크린 입문 초반 트레팔지를 구입하여 레이저 프린터기로 출력했을때

​

프린터의 열로 인해 용지가 말리는 현상이 발생해 사용할 수 없었는데 날염 공장 사장님 소개로 레이저 필름 용지를 구입해 문제를 해결했습니다.

​

이 필름의 장점으로는 찢기거나 울지 않고 트레싱지에 비해 보관이 용이하고 용지의 빛 투과율은 조금 떨어지지만

​

인쇄된 이미지의 빛 차단율은 높은 편입니다.

​

다만 레이저 프린터로 단순 출력했을 때 트레싱지와 같이 검정 농도가 일정하지 않고 검은색의 농도 차가 발생합니다.



위 사진의 필름은 농도 차가 없는 것처럼 보이는데 이유는 필름 출력 후 어떤 작업을 거쳐

​

검정 농도를 일정하게 해주면서 빛 차단율을 높였기 때문입니다.





레이저 필름을 출력한뒤 검정 농도를 잡아주는 작업 영상입니다.



작성 중 잠시 이해를 돕기 위해 영상을 찍어봤습니다.

​

영상에 소개된 물질명 : 크실렌 (Xylene)은 화학 물질로 일명 XY라고 불립니다.



MSDS

[ Material Safety Data Sheet ]

​

화학물질을 안전하게 사용하고 관리하기 위하여 필요한 정보를 기재한 Sheet. 제조자명, 제품명, 성분과 성질, 취급상의 주의, 적용법규, 사고시의 응급처치방법 등이 기입되어 있다. 화학물질 등 안전 Data Sheet라고도 한다.

[네이버 지식백과] MSDS [Material Safety Data Sheet] (PCB/SMT/PACKAGE/DIGITAL 용어 해설집, 2010., 장동규, 신영의, 최명기, 남원기, 홍태환)

​

​

MSDS를 살펴보면



성분, 함유량 및 관련정보

• 성분 : 크실렌
• CAS 번호 : 1330-20-7
• 퍼센트(%) : p-XYLENE: 8.5 ; m-XYLENE: 19.0 ; o-XYLENE: 8.0 : E-BENZENE: 63.5
• 기타 불순물 : 1.0

​

유해 .위험성

• CERCLA : 보건=2, 화재=3, 반응성=0, 지속성,1
• NFPA 지수 (0~4) : 보건=2 , 화재=3 , 반응성=0

​

응급상황을 위한 개요

방향성의 옅은 색 내지 무색의 윤활성 액체

호흡기, 피부, 눈에 자극을 야기시킴

중추 신경계에 영향을 미침

가연성 액체 및 증기 순간발화가 야기될 수 있음

모든 발화원으로 부터 격리시킬 것

증기나 미스트를 흡입하지 말 것

눈, 피부, 의복에 접촉시키지 말 것

용기는 완전히 밀폐시켜 둘 것

취급 후에는 철저하게 씻을 것

적절한 환기 하에서 사용

주의해서 취급할 것

​

잠재적인 건강영향

흡입

- 단기노출 : 자극을 야기 시킴 추가적인 영향은 체온 하강, 이명, 오심, 구토, 위통, 언어장애, 두 통, 졸음, 명정, 무감각,연축 기억력 상실, 시각장애, 폐 울혈, 간과 신장의 손상 및 혼수상태 포함됨

- 장기적 영향 : 단기적 영향과 더불어 자통, 월경 불순, 불임, 경련이 야기됨 생식기에도 영향을 미침

피부접촉

- 단기노출 : 자극이 야기됨 추가적인 영향은 수포가 야기됨

- 장기적 영향 : 단기노출에 의한 영향에 더하여 발진이 야기됨

눈 접촉

- 단기노출 : 자극이 야기됨 추가적인 영향은 화상, 눈물, 수명증 포함된다

- 장기적 영향 : 단기노출에 의한 영향에 더하여 시력불선명이 발생

섭취

- 단기노출 : 소화불량, 혈성구토, 명정, 폐 울혈, 간과 신장의 손상이 야기됨

- 장기적 영향 : 생식기능에 영향을 미침

​

예전 실크스크린에 사용되는 화학 물질 MSDS 자료에서 일부 발췌한 것으로 대략만 훑어 보아도 엄청나게 안 좋다는 걸 몸이 느낄 수 있습니다.

​

사실 이 내용을 볼 때마다 무서워요. . .



이러다 정말 "엄마 앞이 안 보여요" 상황이 올까 봐 두렵습니다.

​

여담으로 제가 78년생 올해 45인데, 심각한 노안으로 10여 년간의 작업이 전혀 영향을 미치지 않았다고는 생각지 않습니다.

​

MSDS의 화학 물질은 전문적인 자격증 있는 사람이 관리하고 판매해야 하며,

사용하는 사람도 안전장비를 착용하고 사용하는 것이 건강에 이롭습니다.

​

레이저 필름 판매처 : 코리아 지엔지 / 연락처 : 010-5206-9940

​

​

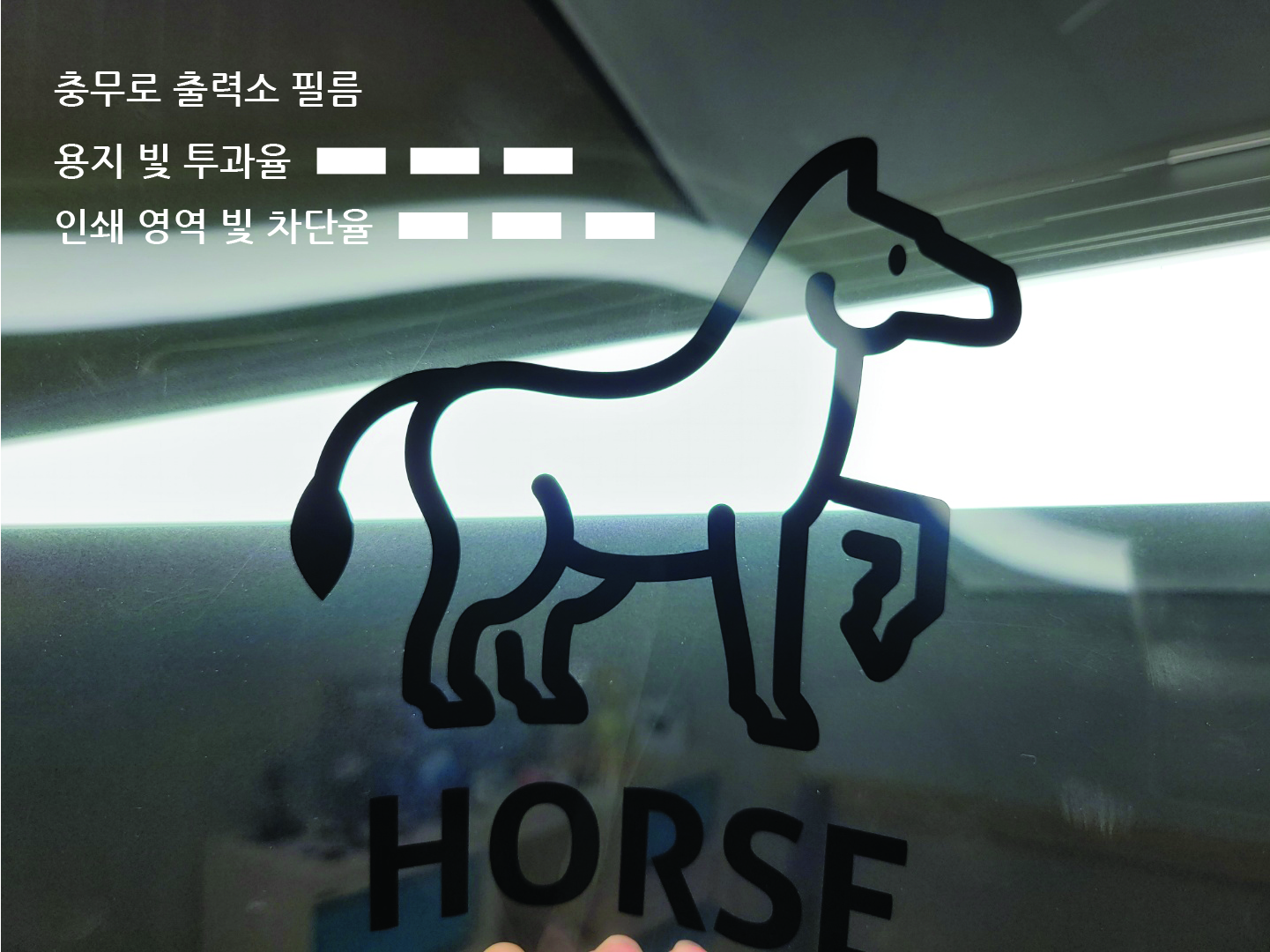

충무로 전문 출력소의 필름은 위 두 필름에 비해 상당한 퀄리티의 결과물을 자랑합니다.

​

용지의 빛 투과율이나 인쇄 이미지의 빛 차단율은 눈으로 봐도 확연한 차이를 보이기 때문에 설명이 필요 없고

​

다만 비용이 위 두 용지에 비해 비싸기 때문에 아래 사항에서 출력을 권장합니다.

​

인쇄할 이미지의 크기가 A3를 넘어가는 경우

인쇄할 이미지가 매우 작은 망점이거나 얇은 선으로 이뤄졌을 경우

엄청난 퀄리티의 인쇄 결과물을 요구하는 경우 ( 이런 작업은 필름만 좋다고 해결되진 않습니다. 모든 게 조건이 잘 받쳐줘야 가능합니다.)

​

충무로 출력소에 필름 요청 시 날염 상막 필름 출력 요청한다고 하시면 아실 거예요.



충무로 출력소 : 훈컴 / 연락처 : 02-2268-6567

​

여기까지가 용지 설명이었습니다.

​

아직 더 남았어요.



다들 조금만 더 집중해서 봐주시길 바랍니다.

​

참고로 일반적인 출력소에 OHP로 출력하면 사용하기 힘들어요

​

예전 홍대 K 출력소에서 A3 700원에 출력해 봤는데 빛 차단율이 . . . 눈이 부시답니다.

​

자 그럼 프린트기를 알아보도록 할게요

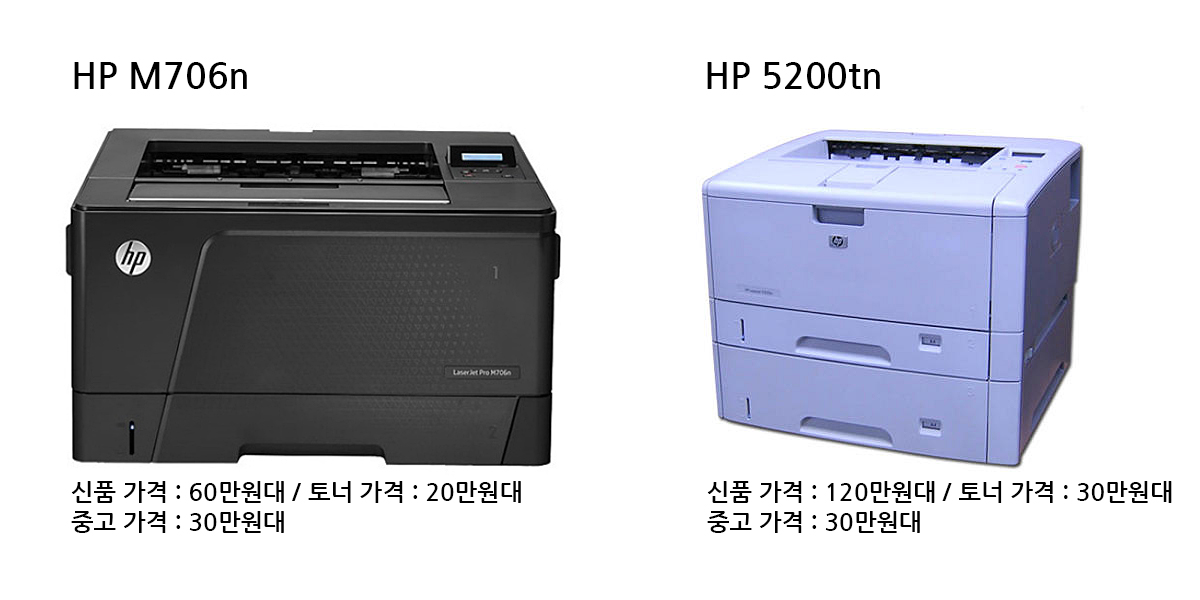

롤러팩토리에서 사용하고 있는 프린트기로 왼쪽의 HP M706n을 주로 사용하고 있습니다.

​

이 모델의 사용 이유는 한 가지 가장 저렴하다는 이유였어요, 별다른 이유는 없습니다.

​

이 모델을 사용할 거라면 한 가지만 주의해 주세요 토너는 정품 토너, 출력은 실크스크린 필름 외 용도로는 사용하지 않는다.

​

오른쪽 HP 5200tn은 처음 사용한 프린터로 10여 년전 당시 주변에서도 사용하는 분이 계셨는데 이유는 망점 출력에 탁월하다는 것이었습니다.



실크스크린 작업을 하다 보면 흑백 사진이나 명암이 표현된 이미지를 실크스크린 작업을 위해 망점으로 변환시켜 필름 출력을 해주는데

​

이때 5200tn 모델이 좋다고 들어서 사용했었습니다.

​

그리고 실크스크린으로 풀 컬러(원색 분해) 작업할 때도 C, M, Y, K로 분판한 뒤 망점으로 변환하여 필름 출력을 해주는데

​

그 부분에서 인쇄 품질이 좋았다고 들었어요.

​

개인적인 경험과 의견입니다.

​

위에 언급한 망점 변환이나 원색 분해는 강의를 진행하며 차차 순서가 오면 다뤄보겠습니다.

​

이해가 가실까요?



아직도 이해가 안 가신다면 롤러팩토리에서 업데이트 중인 실크스크린 수업을 차근차근 따라와 주세요.

​

앞으로 이미지, 사진, 영상을 활용해 보다 쉽게 실크스크린을 알아갈 수 있도록 준비하겠습니다.

​

그럼 오늘은 실크스크린 필름 작업에 대해 소개해 봤습니다.

​

다음에 또 다른 실크스크린 작업으로 교육과 함께 연계해 업데이트하도록 할게요
